一、與高校院所團隊合作開展的必要性

       省第十三次黨代會的完美召開，為我們明晰了未來奮斗的具體路徑。要在西部大開發上闖出新路，就必須推動質量變革、效率變革、動力變革，實現更高水平發展。“要把科技創新關鍵變量轉化為高質量發展的最大增量”，通過合作，特別是通過高校院所參與，聯合企業技術人員，共同組建技術研發中心，推動了企業科技成果轉化和傳統產業改造升級的步伐，提升了企業自主創新能力，推動了企業產品技術進步。企業與高校院所合作研發或科技成果轉讓，最終將使企業長期收益。

我公司積極響應號召，并聯合貴大科研團隊一起開展了相關科學創新實驗。

在與高校院所合作的過程中，企業不僅能提升自身競爭力，還能從產業鏈的高附加值環節獲取新的利潤來源，從而提高自身的盈利能力。因此，推進和高校院所的合作發展，不僅有利于企業，更有利于優化資源利用模式，具有長遠的戰略意義。

二、600MPa級鋁鋰合金型材擠壓研究過程

研發團隊基于航空航天領域對高性能鋁鋰合金的關鍵需求，開展高性能2195合金擠壓型材變形行為、數值仿真、擠壓試制及組織性能分析相關應用基礎研究，以下為研究過程圖片。

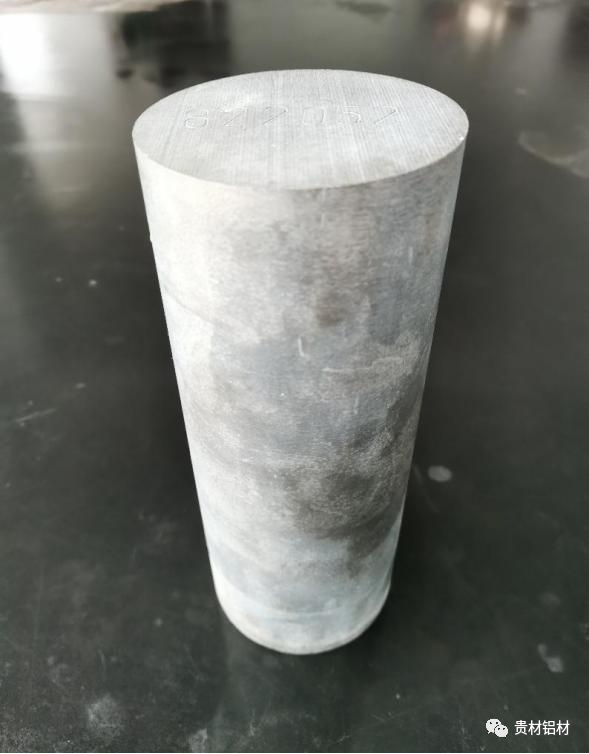

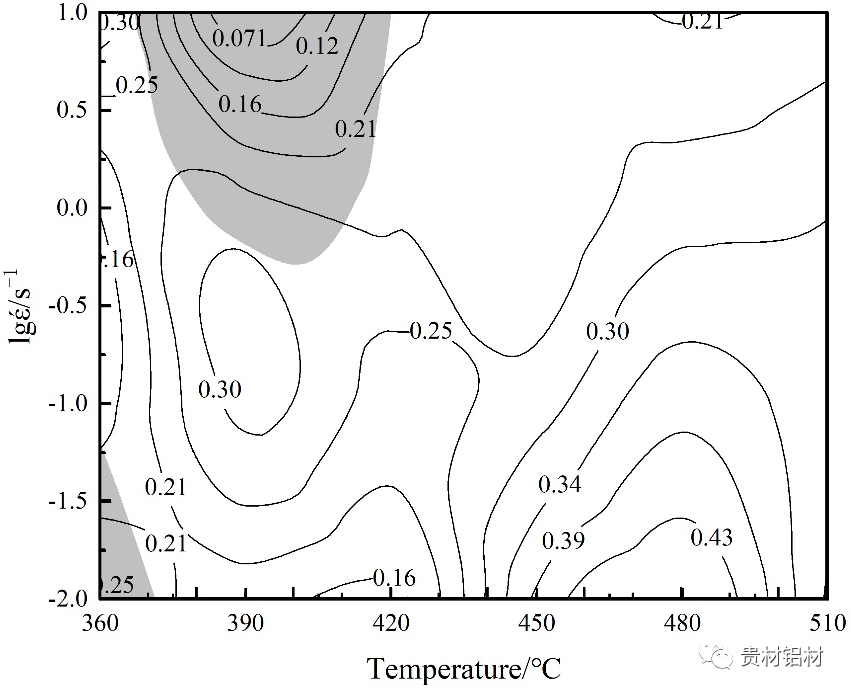

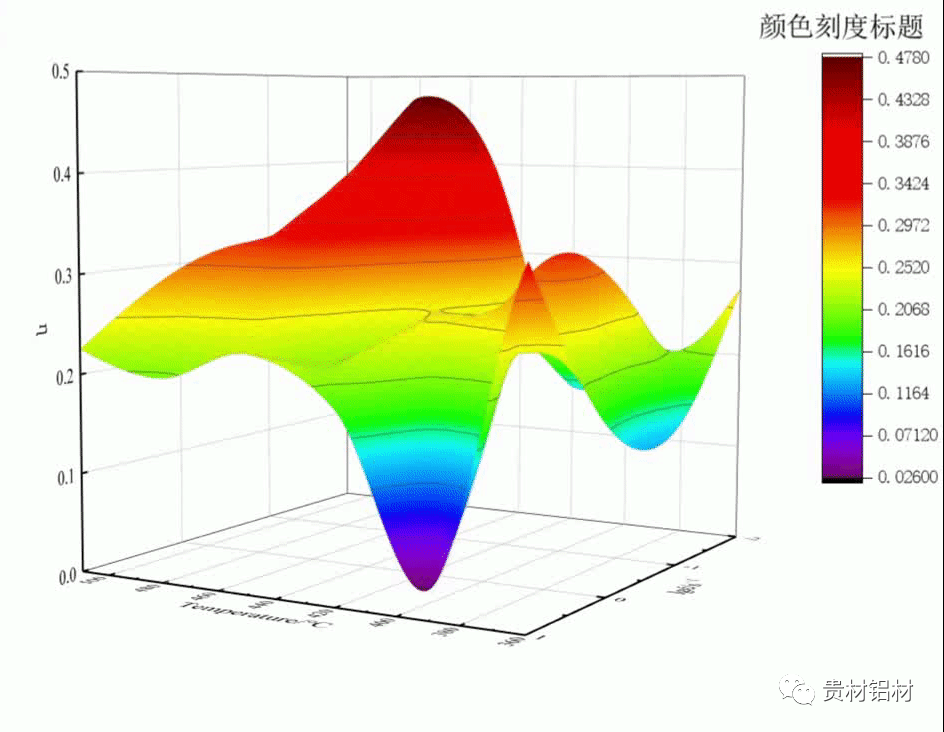

（二）熱變形實驗

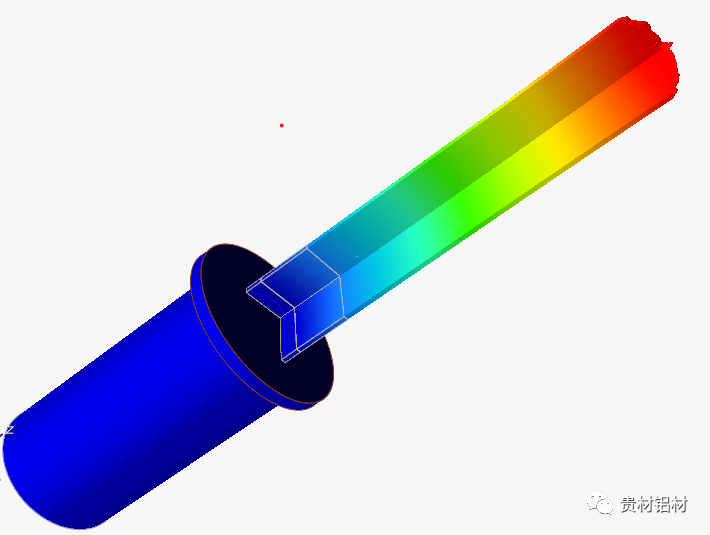

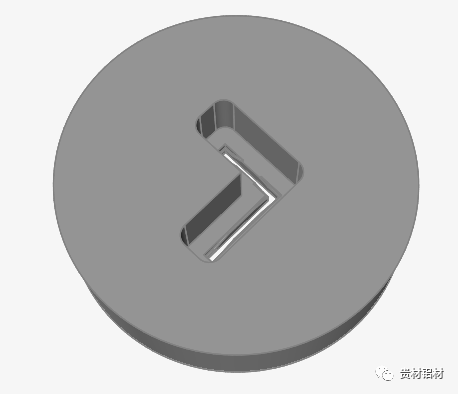

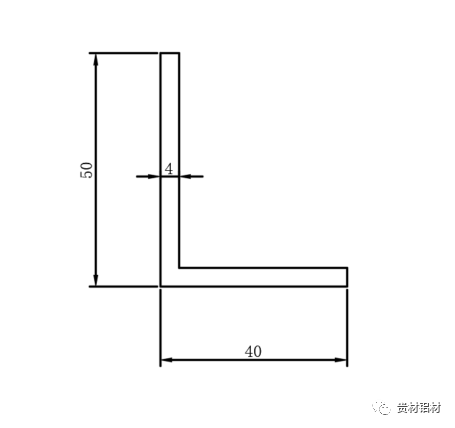

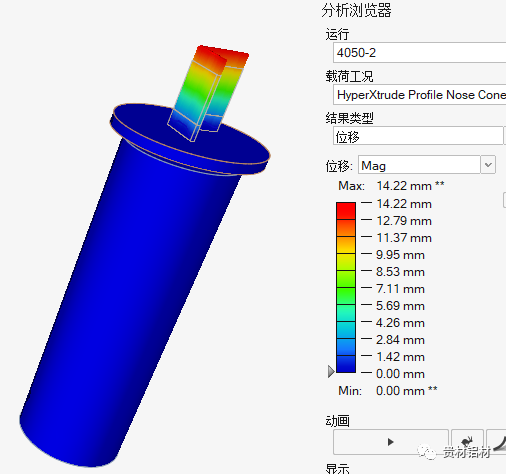

（三）數值仿真。

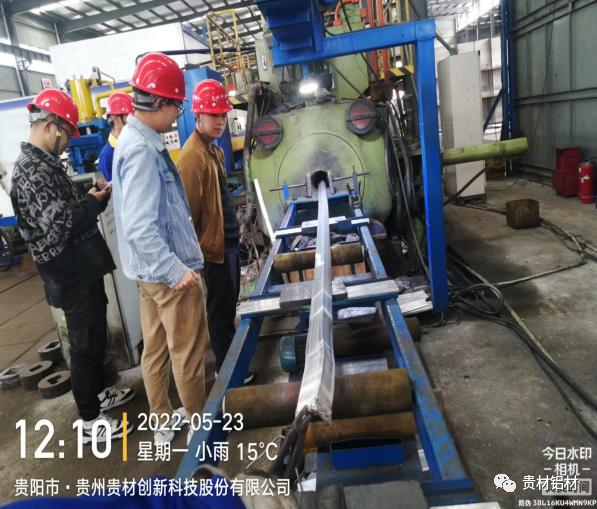

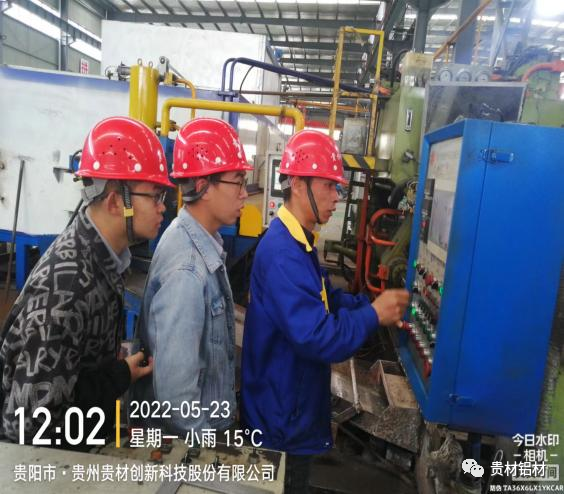

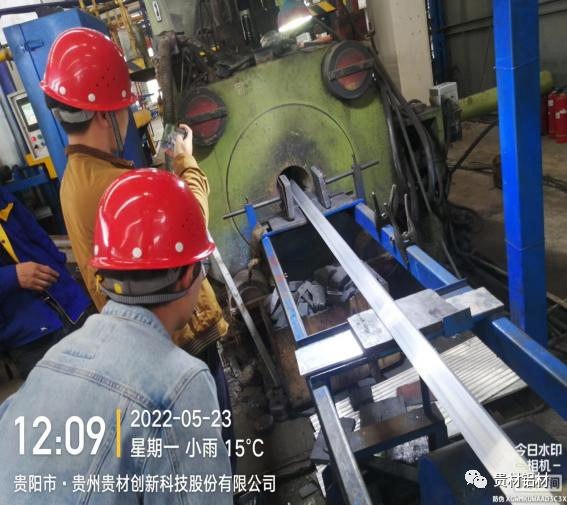

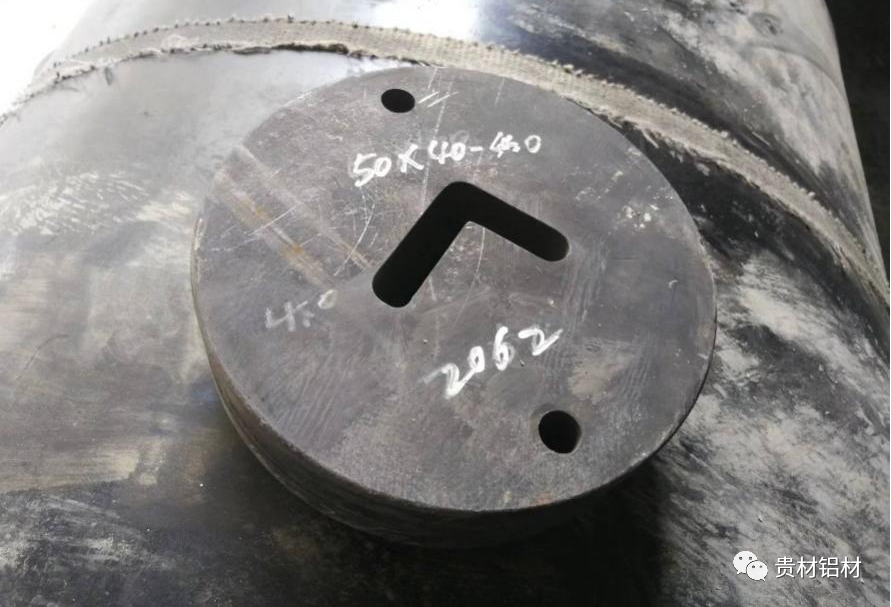

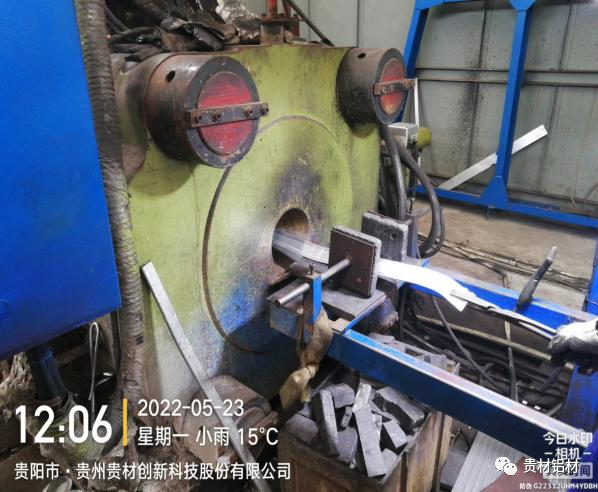

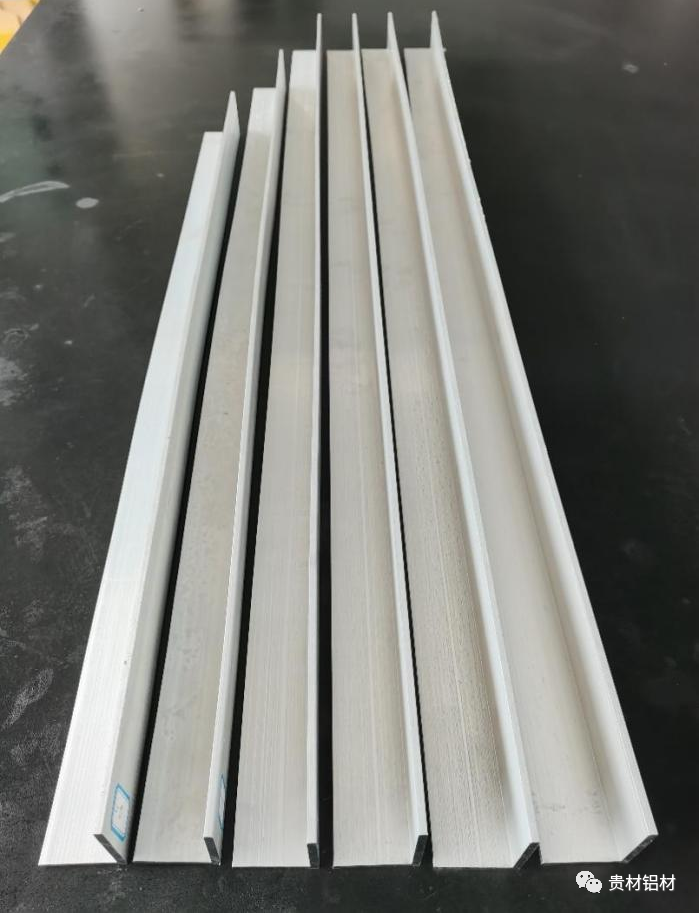

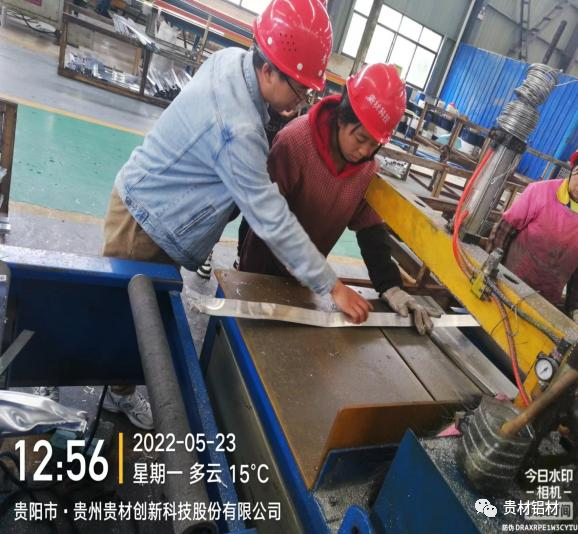

（四）工廠擠壓實驗

（五）擠壓型材固溶及時效處理

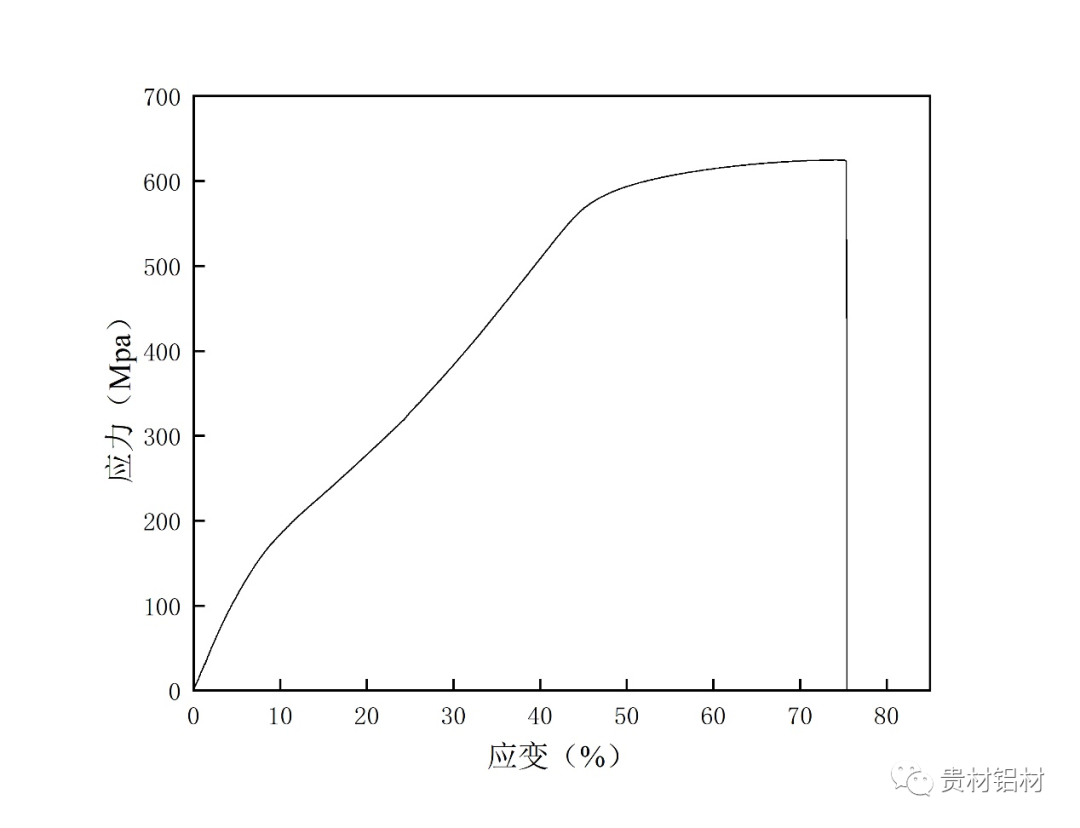

為增加型材強度，對擠壓得到的型材依次進行固溶處理、淬火和人工時效處理，型材固溶處理如圖10所示。將處理后的型材進行室溫拉伸實驗，測得型材屈服強度為618Mpa，抗拉強度為625Mpa。圖11為型材拉伸實驗所得應力-應變圖。貴材科技與貴州大學合作研發600MPa級鋁鋰合金型材順利試產成功。
